床ふく射対流冷暖房システム

人と環境に優しい
室内空間を創造します

「快適な空調システム」の導入をご検討されませんか。

体育館の案件、図書館の案件、保育所の案件のお客様に

ふく射と対流を利用した快適で安心の空調システム

それが「FRaTacsフラタックス」です。

FRaTacs床ふく射対流冷暖房システムとは

FRaTacsとは床ふく射対流冷暖房システムの略称です。
(Floor Radiation heat-Transfer air conditioning system)
エアコンの温冷風を独創的な床下チャンバーに通して、床面からの「ふく射熱」と環流口からの「対流熱」により効率的に快適空調するハイブリット冷暖房システムです。

①ふく射の快適性を効率的に実現

エアコン起動から短時間で快適な温度範囲に立上り、効率的なふく射冷暖房を可能にします。

②対流熱の空調効果も積極活用

環流口からの気流は室内の対流熱となります。風の体感や影響はほとんどありません。

③シンプルな床下構造で気流制御

床下はチャンバー、気流制御材及び環流口のシンプル構造で、優れた空調効果を実現します。

FRaTacsの特徴

特徴1 優れた気流制御機能

エアコン起動30分後の床面温度分布の比較

FRaTacsはエアコンからの温冷風が床下空間をムラなく一定の風速を保って流れるので、床面の温度分布はより早く 均一になり、サーモカメラ画像で視覚的にも確認できました。

FRaTacs(置床タイプ)

従来品(置床タイプ同等品)

FRaTacs(鋼製床タイプ)

従来品(鋼製床タイプ同等品)

※撮影日、外気温及び温度設定等の条件は異なります。

特徴2 短時間で快適な温度範囲に達する

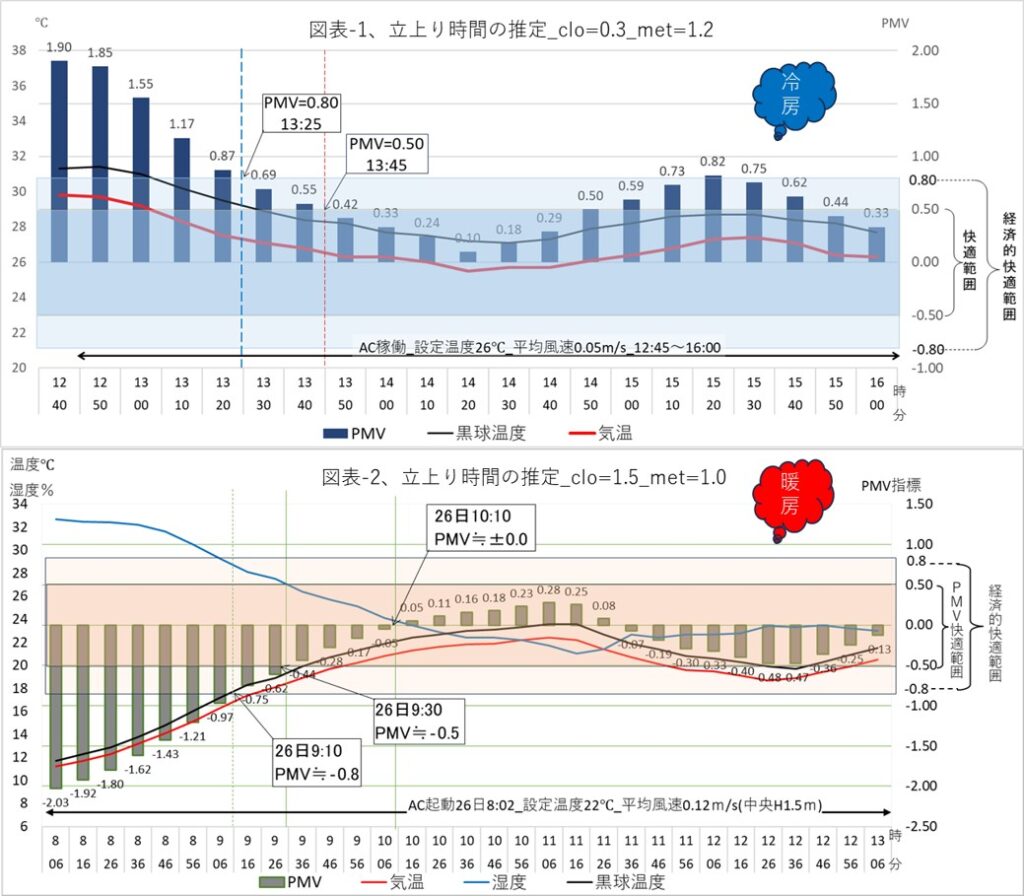

床ふく射冷暖房の弱点は立上りに長時間を要することです。FRaTacsはエアコン起動から快適性範囲(PMV-0.5~0.5)に達するまでの時間が比較的短く、立上りがより速くなります。

PMV(平均予測温冷感申告)とは、快適性を評価する指標です。
PMVが-0.5~0.5の範囲で90%以上の人が「快適な室温である」と評価するといわれています。

FRaTacsシリーズ (特許出願中)

FRaTacsは、床下構造·用途·目的に応じて鋼製床タイプと置床タイプを用意しています。

・高強度の鋼製床下地構造
・床下空間を遮熱板で仕切ったシンプルな構造
・体育館等の大規模フロアーの用途向け

ふく射対流発生のメカニズム

①エアコンの温冷風(気流)はチャンバーに流入
②気流は気流制御口から流路へ
③温冷風は床下面より熱伝達し床上面からふく射
④環流口から流出した気流は室内を対流

FRaTacs遮熱板

チャンバー

鋼製床タイプ施工例(関東地方)

運転開始60分後

運転開始120分後

・床下高15cm前後の低床構造
・床下空間をFRaTacsバーで仕切った構造
・保育施設や住宅等の中小フロアーの用途向け

ふく射対流発生のメカニズム

エアコンの温冷風はチャンバーに流入
②気流は加速しながらFRaTacsバーを通過して流路へ
③温冷風は置床パネルに熱伝達し床上面からふく射
④環流口から流出した気流は室内を対流

イメージ図

FRaTacs置床パネル

置床タイプ施工例

FRaTacsの評価

項目特徴メリット評価
室内空間の快適性風速はほぼゼロ風の直撃による不快感が少ないので、冷房病·倦怠感等の不調が軽減します
アレルギーや感染症等の原因になるホコリやウイルス等の巻上げが少ないので衛生的です
室内競技(卓球やバトミントンなど)において風による影響が少なくなります
湿度分布がほぼ均一頭上と足元の温度差が小さいので、足元に追加の暖房器具等は不要です
床面温度は体温よりも低いので、低温やけどの心配はありません。ヒートショック対策熱中症対策にも有効です
避難所等の間仕切りが必要な場合の空調にも適しています
経済性メンテナンスフリー温水式床暖房等と比較して、床下の保守点検·維持補修の費用が軽減されます
床下のカビ発生等の原因となる空気だまりができにくい構造です
シンプルな床下構造従来品と比較して、施工が容易なので初期費用が抑えられ、コストパフォーマンスが高くなります
環境保全省エネでCO2削減エアコン起動からの立上り時間が速いので省エネになります
エアコンの稼働停止後も快適な温度範囲が長時間持続するので省エネになります
対流式と比較して、エアコンの温度設定を±1~2℃調整しても同等の体感温度が得られるので省エネになります
評価 ◎:大いに優れている ◯:優れている

パンフレットはこちらから

床暖房豆知識

熱の伝わり方3形態

対流

流体(空気など)がうごくことで、熱が伝わる現象をいいます。

例えば…エアコンによる冷暖房

伝導

物と物が接触した時に、その接触面から熱が伝わる現象をいいます。

例えば…湯たんぽ・ホットカーペット

ふく射/放射

空気などの熱を伝える物質(媒体)がないのに、熱が電磁波という状態になって離れたところに伝わる現象をいいます。放射ともいわれます。

例えば…太陽熱・床暖房・パネルヒーター。

床暖房の歴史

最古の遺跡は紀元前5千年前、今の北朝鮮に存在します。この床暖房技術は『オンドル』と呼ばれ、朝鮮時代には一般的な家のほとんどが床暖房設備を備えていたといわれます。

古い建物では薪の代わりに練炭·灯油を使い、現代の建物でも温水式や電気式の『オンドル』が使われているそうです。

 中国にも『火炕』または『炕』という床暖房システムがあります。これは床全体ではなく煙道を通したベッドなど床の一部を温める仕組みで、床全体を温めるものは『地炕』といいます。

 また西洋でも、古代ギリシャに床暖房を備えた公衆浴場があったといわれ、紀元前500年頃の古代ローマでは『ハイポコースト』と呼ばれるセントラルヒーティングの床暖房がありました。古代ローマの公衆浴場や個人の住宅で使われていましたが、運用には火の面倒を見るための労働力が必要でローマ帝国の衰退とともに使われなくなっていきました。

熱い空気で床・部屋を暖める仕組みはとっても古くからあるのね。

FRaTacs体感ルームのご案内

FRaTacs(置床タイプ)を体感できる常設のモデルルームです。
ご来館を心よりお待ちしております(要予約)。

住所:広島市佐伯区海老園1丁目3番12号
電話:082-924-4500
最寄り駅:広島電鉄宮島線佐伯区役所前徒歩6分

Q & A

Q
床暖房は低温やけどの心配はないの?
A

FRaTacsは体温より低い床面温度で暖房されますので、低温やけどの心配はありません。
うっかり親子でお昼寝しても、安心してお使い頂けます。

Q
ふく射式床暖房は暖まるまでに時間がかかるのでは?
A

FRaTacsはエアコンの空気を使ったふく射と対流のハイブリッドシステムだから、快適さを感じるまでの速度が従来型に比べて速いのです。
自社試験では30分でかなり快適さを感じられました。

Q
リフォーム対応できますか?
A

リフォームには適さない場合があります。
事前にご相談ください。
